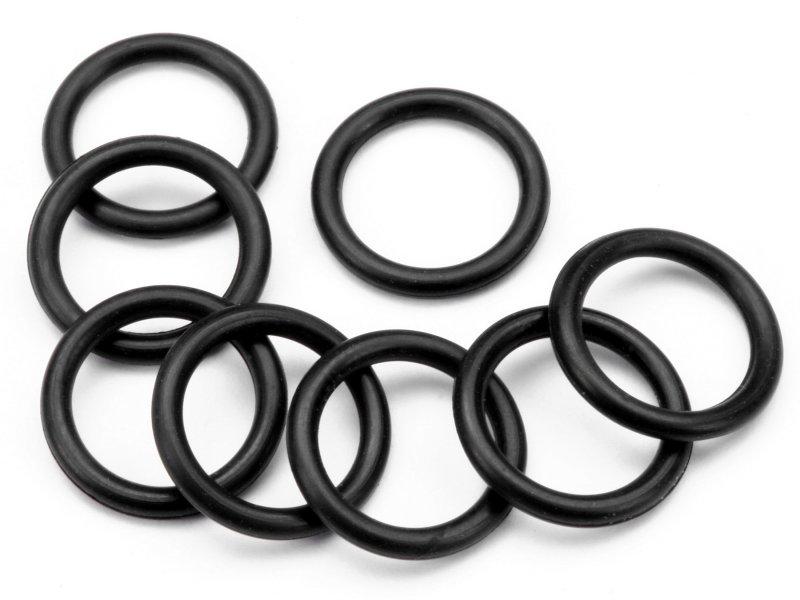

Гумове кільце круглого перерізу

Кільце ущільнювальне гумове круглого перерізу на заправний палець для АГНКС. Виробництво Євросоюз.

Призначення ущільнювальних кілець для заправних метанових пістолетів на АГНКС

Кільця одягаються на заправний пістолет стандарту ГОСТ на метанових АГНКС. Заправка відбувається під тиском 200 атм. Нерідко буває, що палець пістолета нещільно вставляють в отвір заправного крана в автомобілі і тоді кільця під тиском зриває.

Маркування гумових кілець

Маркировка кольца 13х2,5 (014-018-25) означает следующее:
13 - внутренний диаметр кольца, мм;
2,5 - диаметр сечения кольца, мм;
014 - означает диаметр поверхности (штока), на которую надевается кольцо - 14мм;
018 - означает диаметр поверхности (цилиндра), в которую вставляется кольцо - 18мм.
25 - означает диаметр сечения самого кольца- 2,5мм, умноженный на 10.

Внутренний диаметр кольца должен быть меньше диаметра уплотняемой поверхности (штока), чтобы кольцо «с натягом» надевалось на шток, а следовательно лучше его уплотняло.

Характеристики уплотнительного кольца

• Внутренний диаметр: 13мм
• Наружный диаметр: 18мм
• Толщина (диаметр сечения): 2.5 мм
• Материал: NBR - рабочая температура -30°C до +100°C
• Российский аналог: ГОСТ 9833-73 / 18829-73 Кольцо 014-018-25-2-2

Материал для колец - резина NBR, Perbunan.

NBR (Nitrile Butadiene Rubber) - бутадиен-нитрильный каучук или, как его упрощенно называют, нитрильный каучук, считается стандартным материалом колец круглого сечения.

По своим характеристикам cоответствует группам резины 1, 2, 3 по ГОСТ 18829-73.

Уплотнительные кольца из резины NBR имеют высокую устойчивость к набуханию по отношению к бензолам, маслам и жирам.

Ущільнення з NBR використовується в областях з відповідними вимогами, як наприклад, гідравліка, двигунобудування, машинобудування, нафтова промисловість, апаратобудування.

NBR широко використовується із-за того, що він поєднує низьку вартість (в порівнянні з іншими базовими полімерами) з гарною маслостойкостью і зносостійкістю.
